一、概述

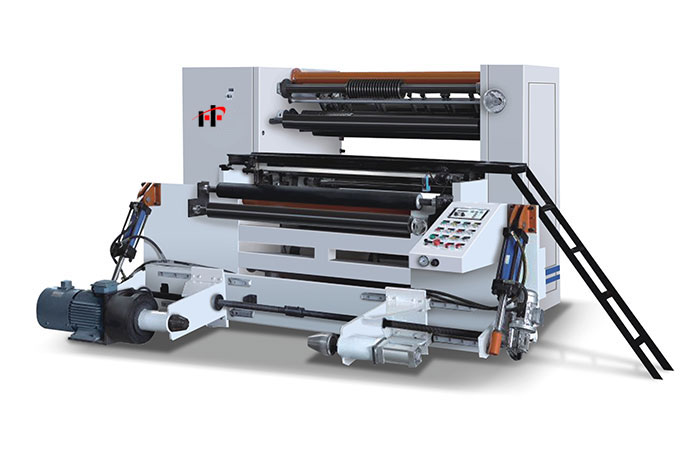

分切機是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械及印刷包裝機械。
其傳動系統主要由一臺主機變頻器、一臺放卷變頻器及兩臺收卷變頻器組成。
其中主機變頻器工作在開環矢量方式下，控制系統速度。
放卷變頻器及兩個收卷變頻器工作在開環轉矩模式下，控制系統放料及分切后的上下收料。
分切機張力控制系統方案說明：
主機變頻器使用匯川通用變頻器MD500，控制分切機的運行速度，它工作在開環矢量方式下，主速度一般用電位器來調整，其AO1端口作為運行頻率的輸出，作為放卷變頻器及上、下收卷變頻器的線速度給定。
放卷變頻器及收卷變頻器使用匯川MD330張力專用變頻器，此三種變頻器均工作在開環轉矩模式下； 匯川MD330變頻器是一種可以實現恒張力控制的變頻器，可以通過變頻器內部的計算，獲得料卷實時的卷徑，通過控制變頻器的輸出轉矩來獲得恒張力控制；
方案優勢：
分切機張力控制系統方案簡易，調試簡單，而且恒張力控制基本不受速度的影響，可以實現高速分切；
分切機張力控制系統通過設置合理的系統慣量補償、摩擦補償及材料慣量補償?shù)南嚓P(guān)參數可以彌補由于系統慣量、磨擦阻力及材料慣量引起的啟動或加速過程中的速度不均勻的情況，獲得非常平穩的張力控制效果。
而且收卷變頻器可以實現錐度控制，達到收卷緊齊的效果克服了磁粉固有的弱點，使得高速分切的控制成為了現實，而且大大提高了設備的可靠性。
